제품 설명

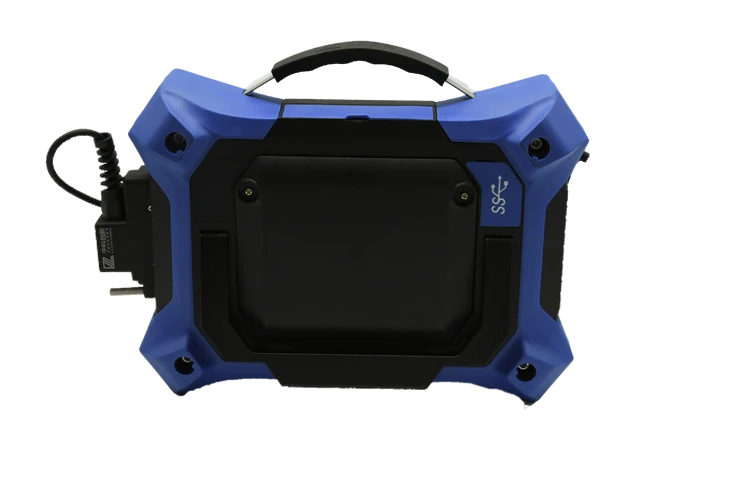

HS PA 30- s는 여러 기능을 통합하는 단계적 배열 검출기이며 주로 볼트 균열의 빠른 감지 및 고정 응력에 사용됩니다. 이 기기에는 높은 측정 정확도, 친숙한 인터페이스, 간단한 작동, 높은 하드웨어 시스템 통합, 소형 크기 및 휴대용이 있습니다. 볼트 균열 및 고정 응력의 빠른 감지에 적합하며, 다양한 내부 결함 (균열, 포함, 다공성, 모공 등)의 신속하고 정확한 감지, 국소화, 평가 및 진단에 적합합니다. 다른 가공 기술 및 플레이트, 용접, 별장, 파이프 등과 같은 다양한 금속 재료 등의 다양한 금속 재료와 같은 다양한 금속 재료, 스틸, 구리, 구리, 구리 및 구리 및 구리 및 구리 및 구리 및 다양한 금속 재료와 같은 구조적 형태. 비금속 물질
특징
● 다중 기능 통합, 작은 크기, 위상 배열, 볼트 균열, 볼트 예압/TOFD 및 A- 스캔 감지 기능과 호환됩니다.
● 지능형 1 클릭 파형 검색으로 보완 된 감지 인터페이스 데이터 시각화를 통해 감지가 더 빠릅니다.
● 계측기는 작동하기 쉽고 단계적 배열 요소가 자동으로 보정되며 직접 판독을 위해 볼트 끝에 프로브를 직접 배치 할 수 있습니다.
● 사운드 속도 차이와 표준 모델의 비교 알고리즘을 사용하여 Bolt Preload 결과가 최대 1N의 정확도로 더 정확합니다.
● 초음파 장비는 작고 휴대용 및 에너지 절약입니다. 소규모 용량의 전원 공급 장치는 휴대용이며 배터리 수명이 길어 현장에서 고도로 운영에 유리합니다.
● A, C, L, 3D 멀티 뷰 각도 검사 결과를 표시하여 결함 판단이보다 직관적입니다.
응용 프로그램 영역
볼트 균열의 빠른 감지 및 고정 응력.
플레이트, 용접, 주물, 마초 및 파이프와 같은 다양한 구조적 형태의 내부 결함의 현지화 및 탐지.
기술 매개 변수
|
단계적 배열 매개 변수 |
|||
|
매개 변수 분류 |
매개 변수 비고 |
단계적 배열 채널 |
기존 채널 |
|
PA/UT 구성 |
수신/전송 |
16/64 16/128 선택 사항 |
4- 채널 tofd (2 쌍의 피치 캐치)/2- 채널 응력 |
|
펄서 |
펄스 전압 |
50V-100V |
200V-350V |
|
맥박 여기 방법 |
음의 정사각형 |
음의 정사각형 |
|
|
맥박 너비 |
30ns ~ 500ns/2.5ns |
30ns ~ 500ns/2.5ns |
|
|
펄스 상승 시간 |
<8ns |
<15ns |
|
|
반복 주파수 |
200hz -20 khz |
100Hz -1 kHz |
|
|
지연 정확도 |
0-20 μs/2.5ns |
0-655 μs/10ns |
|
|
임피던스를 전송합니다 |
200Ω |
500/50Ω |
|
|
수화기 |
이득 범위 |
0 ~ 80db |
0 ~ 110dB |
|
시스템 대역폭 |
0. 5-20 MHz |
0. 5-15 MHz |
|
|
지연을받습니다 |
0-50 μs/10ns |
50μs/8ns |
|
|
데이터 수집 |
샘플링 속도 |
100MHz/10 비트 |
125MHz/8BITS (TOFD, A-SCAN)/1000MHz/8BITS (볼트 응력) |
|
최대 A- 스캔 길이 |
8192 |
2048 |
|
|
초점 모드 |
정상/동적/전체 범위 |
정상 |
|
|
초점 유형 |
깊이/사운드 경로/수평 |
소리 경로 |
|
|
스캔 및 디스플레이 |
탐지 웨이브 |
양성 검출, 음성 검출, 전체 검출, 무선 주파수 |
양성 검출, 음성 검출, 전체 검출, 무선 주파수 |
|
스캔 유형 |
S 스캔/L 스캔/복합 스캔 |
스캔 |
|
|
디스플레이 모드 |
A/B/C/L/S/3D |
A/B/C |
|
|
프로그래밍 가능한 TCG |
포인트 수 |
32 |
32 |
|
최대 이득 |
4 0 db, 게인 단계는 0.1 dB입니다 |
40dB |
|
|
최대 게인 경사 |
40dB/μs |
40db/μs |
|
|
데이터 저장 |
SSD |
256G |
|
|
감시 장치 |
화면 크기 |
8.4" |
|
|
해결 |
1024×768 | ||
|
터치 스크린 유형 |
용량 성 터치 스크린 |
||
|
I/O 인터페이스 |
USB |
usb3. 0/ usb2. 0 |
|
|
이더넷 |
1000MB/s (USB 컨버터) |
||
|
비디오 출력 모드 |
HDMI |
||
|
인코더 |
ODU -7 핀 듀얼 인코더 |
||
|
언어 |
중국어 / 영어 |
||
|
전원 공급 장치 |
DC 공급 전압 |
DC15V |
|
|
배터리 |
11.1v -13 아 | ||
|
지속적인 근무 시간 |
4 시간 이상 |
||
|
총 중량 |
3.5kg (배터리 포함) | ||
|
전체 크기 |
280 × 210 × 80 (mm) | ||
| 작동 온도 | (0-40) 정도 (참조 값) | ||
| 저장 온도 | (-10-40) 정도 (참조 값) | ||
